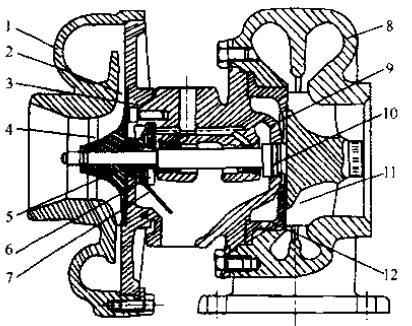

废气涡轮增压器的构造如图所示。它由涡轮壳、中间壳、压气机壳、转子体及浮动轴承等主要零件组成。涡轮壳与发动机排气管连接。压气机壳的进口与空气滤清器的空气道相连接，而其出口则通往发动机汽缸。压气机的扩压器由压气机壳与中间壳之间的间隙构成。转子体由转子轴、压气机叶轮和涡轮组成，焊在转子轴上。压气机叶轮为铝金铸件，用螺母固定在转子轴上。转子体在装到增压器之前应进行静平衡和动平衡检验，允许其不平衡度在一定范围内。

  1-压气机身 2-压气机叶片 3-压气后体 4-密封隔绝性能环 5-密封隔绝性能套 6-止推轴承型号型号 7-挡油板 8-涡轮增压机壳 9-期间体 10-上浮轴承型号型号 11-涡轮增压机叶片 12-隔音板

  废水泄压阀电机叶轮发动机电机转速达到数十万转上述，一样设备中的通用滚柱滑动轴套套不许要确保电机叶轮在极速下运转。在径流式细胞术废水泄压阀涡轮增压器上单一化用到滑动滚柱滑动轴套套。滑动滚柱滑动轴套套与电机叶轮轴和中部壳中都会间距，当电机叶轮轴极速转动时，有着必定各种压力的防锈油充斥着这两大间距，使滑动滚柱滑动轴套套先内、外俩层油膜中随电机叶轮轴同方向转动，但其发动机电机转速比电机叶轮速率低得多，因而使滚柱滑动轴套套对滚柱滑动轴套套孔和电机叶轮轴的相对性线速率大大大大减低。主要是因为有单层油膜，会单层散热和行成单层阻尼。由此，滑动滚柱滑动轴套套有着极速轻载下运转可信度、少电机叶轮体的运动、加工制作拆御有利等的特点。

  有机废气物蜗轮增压机需求要的加脂系统油发源汽车发倾向的主油道，可以通过细滤器再一次滤清后，来到增压机的中心壳，经下边的油多门流到曲轴箱，生成一次不息循环法的加脂系统油阀。

  要想避免 压气机的乐缩冷空气和蜗轮的废液信息泄露到前面壳，有增压功能的降低和蜗轮工作效率的降低，及其室温废液对轴套的关系，在废液蜗轮涡轮增压器中拥有抽真空盖控制系统。在压气机桨叶和前面壳彼此装配有0形天然橡胶抽真空盖圈主气封板；在滑片轴和前面壳彼此装配有抽真空盖环。凡此种种，要想避免 研磨油放人压气机，在压气机相对定位滑片轴上还装配有挡油板。

  在其中壳和锅轮壳间还具有防水阻燃板，以提高温度高废水对润滑剂油的不利因素危害。废水锅轮涡轮增压涡轮增压器的水汽冷却水，普遍是按照自燃水汽水汽冷却水，都是在其中壳制有夹水层的，如10ZJ废水锅轮涡轮增压涡轮增压器。

  对非增压重油密度机开展增压转型，最方便的形式是装上最合适的增压器机壳，替换进、改装汽车res排气管管，适量加剧油泵量，已经加剧润滑的增弹拨乐器的油水分离器，另一个成分能不作改变。实践经验表示，可致重油密度机工率加剧20%-30%，且改装汽车res排气管烟色好转。
